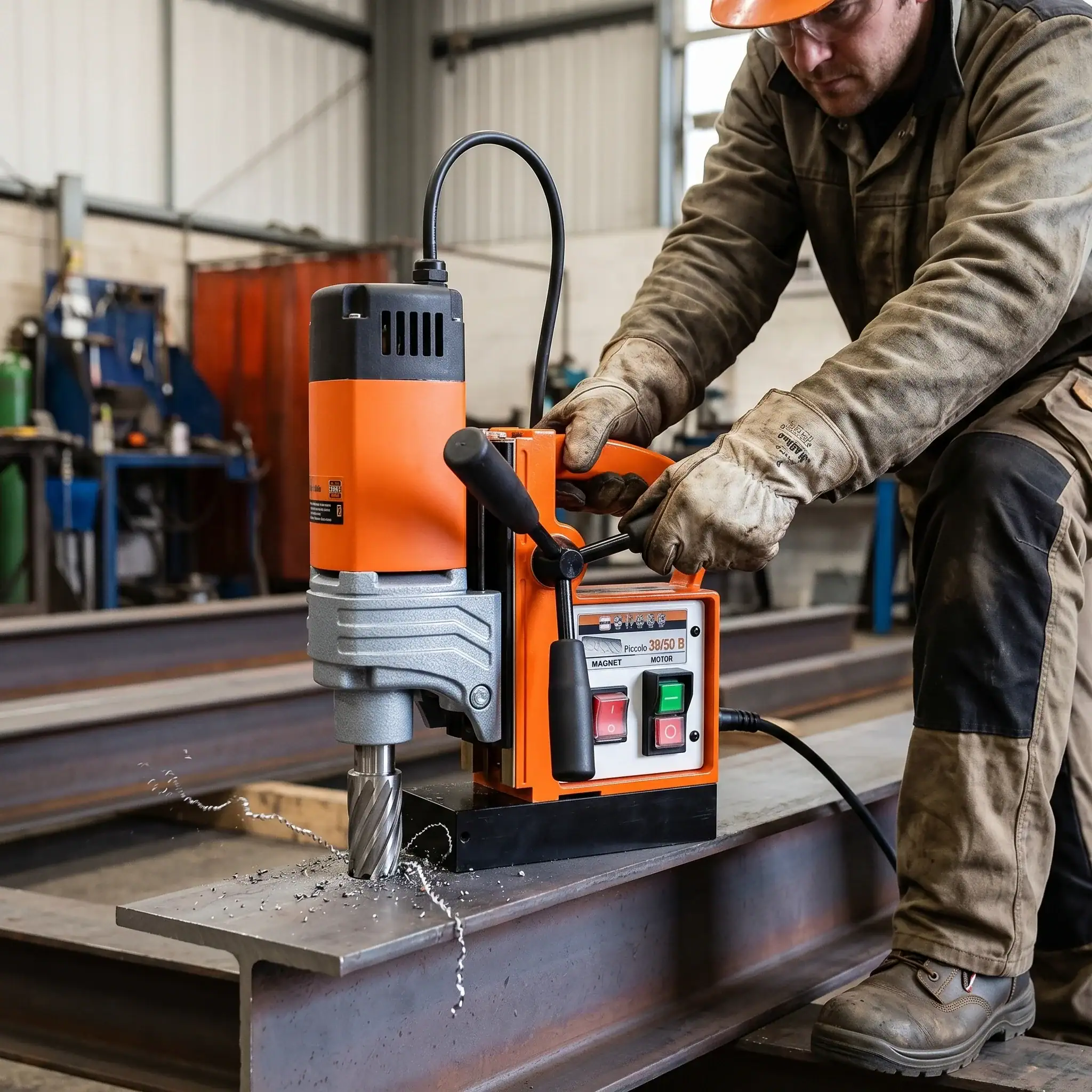

تلرانس سوراخ در قطعات فلزی یعنی چه و چرا مهم است؟

مقدمه

فرض کنید چند صفحه اتصال برای یک سازه فلزی آماده شده است. قطعات برش خورده‌اند، سوراخ‌ها ایجاد شده‌اند و همه چیز ظاهراً طبق نقشه جلو رفته است. اما هنگام مونتاژ، پیچ‌ها به‌راحتی از سوراخ‌ها رد نمی‌شوند. بعضی سوراخ‌ها کمی جابه‌جا هستند، بعضی قطرشان کمتر از چیزی است که باید باشد و چند قطعه هم فقط با فشار و ضربه جا می‌افتند. اینجا مشکل همیشه از پیچ، نصاب یا نقشه نیست. گاهی ریشه اصلی ماجرا در چیزی است که در کارگاه کمتر جدی گرفته می‌شود: تلرانس سوراخ.

تلرانس سوراخ یعنی قطعه فلزی قرار نیست همیشه دقیقاً با عدد اسمی نقشه ساخته شود، اما مقدار خطای آن باید در محدوده قابل قبول بماند. اگر سوراخ قرار است ۱۸ میلی‌متر باشد، در عمل ممکن است چند دهم میلی‌متر اختلاف داشته باشد. این اختلاف اگر کنترل‌شده باشد، مشکلی ایجاد نمی‌کند. اما اگر قطر سوراخ، محل سوراخ یا کیفیت لبه از محدوده مجاز خارج شود، مونتاژ سخت می‌شود، اتصال کیفیت خود را از دست می‌دهد و کارگاه وارد مرحله دوباره‌کاری می‌شود.

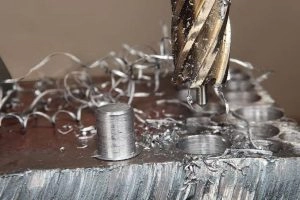

تلرانس سوراخ به زبان ساده

تلرانس یعنی مقدار خطای مجاز. در سوراخکاری قطعات فلزی، این خطا می‌تواند مربوط به قطر سوراخ، محل قرارگیری سوراخ، فاصله سوراخ‌ها از هم، عمود بودن سوراخ یا حتی تمیزی لبه باشد. در نقشه‌های صنعتی، معمولاً ابعاد با یک مقدار مجاز بالا و پایین تعریف می‌شوند. برای مثال، ممکن است قطر سوراخ ۲۰ میلی‌متر باشد، اما تلرانس آن اجازه دهد مقدار واقعی کمی بیشتر یا کمتر باشد. هدف این است که قطعه در مونتاژ درست عمل کند، نه اینکه فقط از نظر ظاهری سوراخ داشته باشد.

در کارگاه‌های فلزی، تلرانس سوراخ زمانی خودش را نشان می‌دهد که چند قطعه باید روی هم قرار بگیرند. اگر سوراخ‌ها فقط روی یک قطعه بررسی شوند، شاید ایراد خیلی واضح نباشد. اما وقتی صفحه اتصال، تیر، نبشی یا ورق تقویتی کنار قطعه دیگر قرار می‌گیرد، خطا مشخص می‌شود. پیچ وارد نمی‌شود، سوراخ‌ها روی هم نمی‌افتند یا قطعه در محل نصب نیاز به اصلاح پیدا می‌کند. این اصلاح‌ها زمان‌بر هستند و گاهی کیفیت کار را پایین می‌آورند.

فهم خطاهای رایج سوراخکاری در یک نگاه

قبل از اینکه وارد جزئیات شویم، این جدول نشان می‌دهد تلرانس سوراخ فقط به قطر مربوط نیست. چند نوع خطا می‌تواند باعث شود قطعه در مونتاژ مشکل پیدا کند.

این جدول برای تصمیم‌گیری سریع مفید است. اگر فقط یک سوراخ مشکل داشته باشد، شاید اصلاح آن ساده باشد. اما اگر خطا در سوراخکاری سری تکرار شده باشد، موضوع جدی‌تر است. در این حالت، باید ابزار، روش نشانه‌گذاری، شابلون، مته، دستگاه و اپراتور هم‌زمان بررسی شوند.

%
