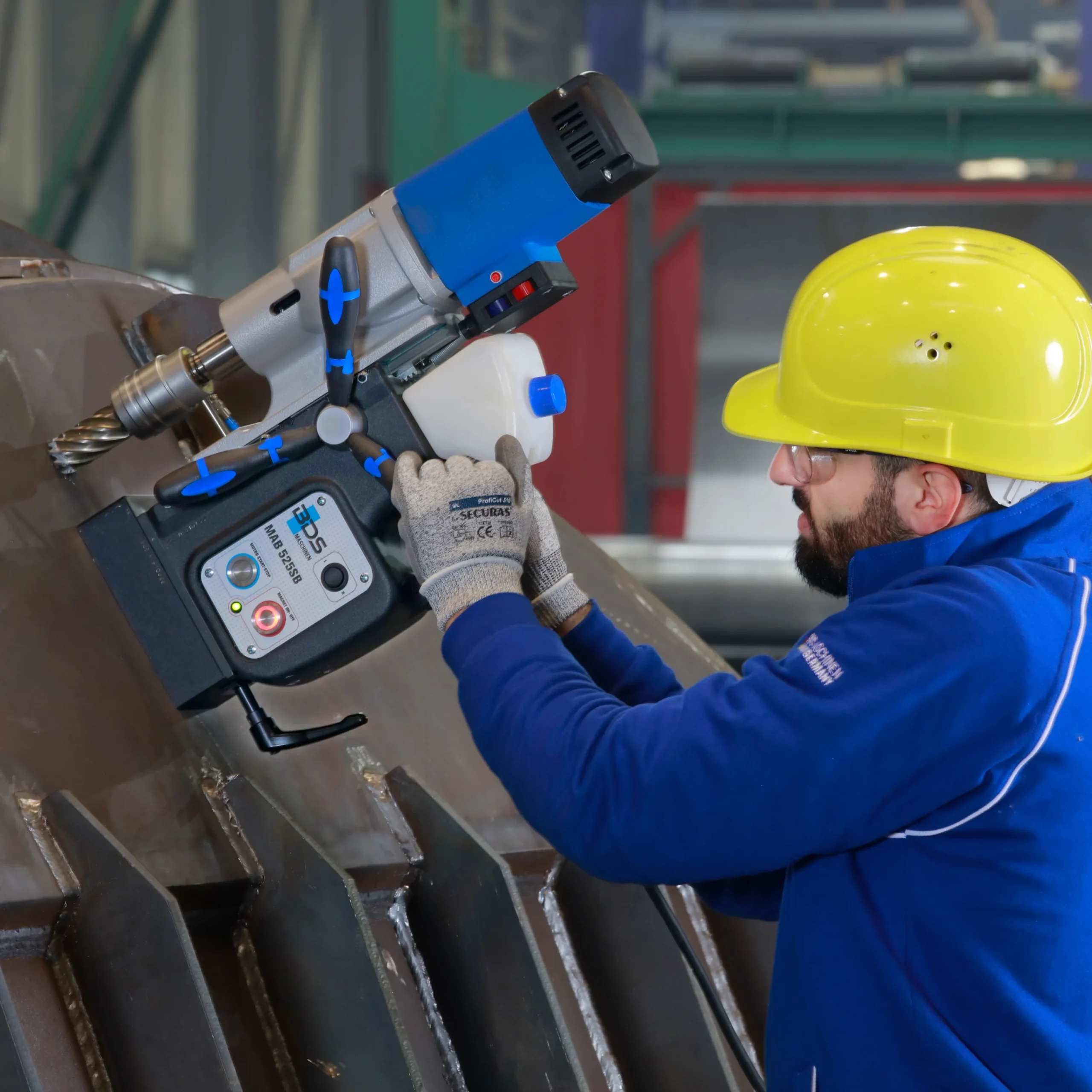

کلاچ ایمنی دریل مگنت؛ وقتی مته گیر می‌کند چه اتفاقی می‌افتد؟

مقدمه

مته گردبر در حال برش یک پلیت فولادی است و موتور بدون مشکل کار می‌کند. چند لحظه بعد، براده در مسیر جمع می‌شود یا یکی از دندانه‌ها ناگهان در لبه سوراخ گیر می‌کند و ابزار تقریباً درجا متوقف می‌شود. موتور اما در همان لحظه هنوز تلاش می‌کند بچرخد. دقیقاً در همین فاصله کوتاه، گشتاور می‌تواند به‌شدت افزایش پیدا کند و به گیربکس، اسپیندل، ابزار و بدنه دستگاه منتقل شود. در دستگاه‌های مجهز به کلاچ ایمنی دریل مگنت، یک لایه حفاظتی مکانیکی میان موتور و خروجی وجود دارد که در چنین شرایطی اجازه می‌دهد انتقال گشتاور به شکل کنترل‌شده محدود شود.

این موضوع مخصوصاً در دستگاه‌های سنگین اهمیت بیشتری دارد. وقتی موتور ۲۳۰۰ وات، گیربکس چندمرحله‌ای و مته گردبر با قطر بالا درگیر هستند، توقف ناگهانی ابزار فقط به معنی «ایستادن مته» نیست؛ انرژی و گشتاور موجود در سیستم باید در کسری از زمان جایی تخلیه شوند. کلاچ ایمنی برای همین لحظه طراحی شده است، اما نباید از آن انتظار داشت تمام خطاهای اپراتور یا همه خطرهای ناشی از گیر کردن ابزار را حذف کند.

لحظه‌ای که مته قفل می‌شود، داخل دستگاه چه اتفاقی می‌افتد؟

در شرایط عادی، موتور گشتاور تولید می‌کند، گیربکس آن را با نسبت مناسب به اسپیندل منتقل می‌کند و مته با سرعت تعیین‌شده فلز را می‌بُرد. مقاومت قطعه باعث ایجاد گشتاور مخالف می‌شود، اما تا زمانی که این مقاومت در محدوده طراحی دستگاه باشد، تعادل برقرار است.

حالا فرض کنید مته ناگهان متوقف شود. علت می‌تواند گیر کردن براده، فشار بیش از حد، لب‌پریدگی دندانه، درگیری نامتقارن ابزار یا برخورد نامناسب هنگام خروج از قطعه باشد. اسپیندل دیگر نمی‌تواند آزادانه بچرخد اما موتور برای لحظه‌ای همچنان تولید گشتاور می‌کند. این اختلاف بین «موتوری که می‌خواهد بچرخد» و «ابزاری که قفل شده» بار بسیار زیادی روی مسیر انتقال نیرو ایجاد می‌کند.

اگر هیچ مکانیزم محدودکننده‌ای میان این دو وجود نداشته باشد، بار ضربه‌ای مستقیماً به دندانه‌های گیربکس، شفت‌ها، آربور و ابزار منتقل می‌شود. علاوه بر آن، گشتاور واکنشی می‌تواند به بدنه دستگاه منتقل شود و پایه مگنت را نیز تحت بار جانبی قرار دهد.

در دریل مگنت‌های مجهز به Slip Clutch، هنگام گیر کردن مته، کلاچ اجازه می‌دهد انتقال نیرو از سمت محرک به سمت خروجی لغزش داشته باشد. در مستندات رسمی یک دستگاه سنگین صنعتی، عملکرد آن به‌صورت بسیار مشخص تعریف شده است: اگر مته قفل شود، کلاچ لغزشی از گیربکس محافظت می‌کند.

کلاچ ایمنی چطور جلوی انتقال کامل ضربه را می‌گیرد؟

برای فهم عملکرد کلاچ لازم نیست وارد جزئیات ساخت یک مدل خاص شویم. در کلاچ‌های لغزشی مکانیکی، مجموعه برای انتقال گشتاور تا یک محدوده مشخص طراحی شده است. تا وقتی مقاومت ابزار طبیعی است، نیروی موتور از کلاچ عبور می‌کند و اسپیندل می‌چرخد. وقتی مقاومت ناگهان به حد بسیار بالایی می‌رسد، کلاچ به‌جای انتقال نامحدود این گشتاور اجازه لغزش نسبی می‌دهد.

نتیجه این است که مسیر انتقال نیرو مانند یک اتصال کاملاً صلب رفتار نمی‌کند. بخشی از بار شدیدی که در اثر قفل شدن ابزار ایجاد شده، دیگر مستقیماً به چرخ‌دنده‌ها تحمیل نمی‌شود. در یک طراحی صنعتی دیگر نیز عملکرد Torque Slip Clutch به شکل جدا شدن یا لغزش میان سمت Drive و Output هنگام اضافه‌بار توضیح داده شده است؛ هدف، حفاظت از دستگاه و ابزار هنگام قفل شدن مته است.

این اتفاق را می‌توان شبیه یک «فیوز مکانیکی قابل برگشت» تصور کرد، البته فقط از نظر مفهوم و نه از نظر ساختمان واقعی. فیوز الکتریکی اجازه نمی‌دهد جریان بیش از حد ادامه پیدا کند؛ کلاچ لغزشی هم تلاش می‌کند گشتاور بیش از محدوده مشخص مستقیماً به مسیر مکانیکی منتقل نشود.

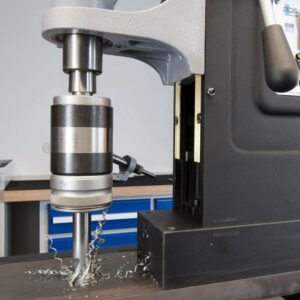

کلاچ ایمنی چطور جلوی انتقال کامل ضربه را می‌گیرد؟

آیا عمل کردن کلاچ یعنی دستگاه خراب شده است؟

نه. اگر کلاچ دقیقاً در لحظه‌ای که ابزار گیر کرده وارد عمل شود، این می‌تواند عملکرد طبیعی سیستم حفاظتی باشد. مسئله زمانی شروع می‌شود که کلاچ در شرایط عادی و با بار معمولی مرتب سر بخورد، یا برعکس در زمان گیر کردن شدید ابزار هیچ واکنش حفاظتی ایجاد نکند.

اگر اپراتور هنگام سوراخکاری صدای تغییر ناگهانی در انتقال نیرو احساس کند و اسپیندل دیگر متناسب با موتور نیرو نگیرد، اولین کار نباید افزایش فشار روی دسته باشد. باید موتور متوقف شود، علت گیر کردن ابزار بررسی شود و بعد از آزاد شدن مته، شرایط برش اصلاح شود.

کلاچ قرار نیست راهی برای ادامه دادن سوراخکاری با مته گیرکرده باشد. اگر هر چند دقیقه یک بار کلاچ وارد عمل می‌شود، احتمالاً مسئله‌ای در فرآیند وجود دارد: دور نامناسب است، فشار پیشروی زیاد است، مته کند شده، براده تخلیه نمی‌شود یا ابزار برای آن عملیات مناسب نیست.

مهم‌ترین اشتباه: کلاچ ایمنی را با کنترل گشتاور اشتباه نگیرید!

این دو قابلیت در بعضی دستگاه‌ها کنار هم وجود دارند و همین باعث می‌شود در توضیحات بازار با یکدیگر اشتباه گرفته شوند. اما عملکردشان یکسان نیست.

یک نمونه واضح، دستگاه سنگین MAB 1300 موجود در فروشگاه است. این مدل هم Safety Friction Clutch دارد و هم Variable Torque Control؛ یعنی سازنده این دو قابلیت را به‌عنوان دو سیستم مستقل معرفی کرده است. دستگاه علاوه بر این دو مورد، حفاظت حرارتی موتور هم دارد.

در مستندات همین خانواده دستگاه، Torque Cut-Off قابل تنظیم است. اپراتور می‌تواند حداکثر گشتاور موردنظر را تنظیم کند و وقتی گشتاور به آن مقدار برسد، موتور خاموش می‌شود. بعد از این اتفاق برای ادامه کار دستگاه باید دوباره از طریق کلید موتور راه‌اندازی شود. در همان دفترچه، Slip Clutch به‌صورت جداگانه در بخش ایمنی آمده و وظیفه آن حفاظت گیربکس هنگام Block شدن مته عنوان شده است.

پس این دو را می‌توان چنین تفکیک کرد:

این تفکیک هنگام مقایسه دو مدل بسیار مهم است. عبارت‌های Safety Clutch، Torque Control، Overload Protection و Thermal Protection نباید در جدول مشخصات به‌جای یکدیگر ترجمه شوند.

کلاچ ایمنی دریل مگنت بیشتر از چه چیزی محافظت می‌کند؟

در مورد دستگاه‌های مورد بررسی، مستندترین نقش کلاچ حفاظت از گیربکس هنگام قفل شدن مته است. این نکته مهم است، چون گاهی در تبلیغات از کلاچ به شکلی صحبت می‌شود که انگار دستگاه را در برابر تمام حوادث ایمن می‌کند. چنین تعبیری دقیق نیست.

کلاچ می‌تواند انتقال گشتاور شدید را محدود کند و در نتیجه فشار وارد بر چرخ‌دنده‌ها، شفت‌ها و ابزار کاهش پیدا کند. همین کاهش گشتاور می‌تواند شدت واکنش ناگهانی مجموعه را هم کمتر کند، اما نباید نتیجه گرفت که پایه مگنت دیگر نمی‌تواند حرکت کند یا اپراتور از هر نوع Kickback مصون است.

اگر نیروی نگهدارندگی پایه کافی نباشد، سطح زیر دستگاه کثیف باشد یا دریل روی سطح عمودی بدون مهار مناسب کار کند، کلاچ ایمنی جای تسمه یا زنجیر ایمنی را نمی‌گیرد. پایه مغناطیسی و مکانیزم انتقال نیرو دو سیستم متفاوت‌اند.

چرا دستگاه‌های سنگین بیشتر از این قابلیت سود می‌برند؟

هرچه ظرفیت دستگاه افزایش پیدا کند، معمولاً موتور، گیربکس و ابزار نیز برای انتقال گشتاور بالاتری طراحی می‌شوند. برای مثال MAB 1300 یک دستگاه ۲۳۰۰ واتی با چهار محدوده سرعت، ابزارگیر MT4 و ظرفیت بالای سوراخکاری است. در مشخصات رسمی، استفاده از گردبر کوتاه تا قطر ۱۳۰ میلی‌متر و گردبرهای بلند تا قطرهای پایین‌تر تأیید شده است؛ بنابراین با یک دستگاه سبک کارگاهی روبه‌رو نیستیم.

وقتی یک گردبر بزرگ درگیر فولاد است، مقاومت برشی و گشتاور موردنیاز با مته‌های کوچک یکسان نیست. اگر چنین ابزاری ناگهان گیر کند، بار واردشده به انتقال قدرت نیز قابل توجه خواهد بود. وجود یک کلاچ لغزشی در این کلاس کاری منطقی است، چون هزینه محافظت از گیربکس سنگین و قطعات انتقال قدرت اهمیت بیشتری دارد.

این البته به معنی بی‌اهمیت بودن کلاچ در دستگاه‌های کوچک‌تر نیست. حتی یک مته نسبتاً کوچک هم می‌تواند در شرایط نامناسب گیر کند. مسئله این است که با افزایش ظرفیت و گشتاور، پیامد گیر کردن ابزار می‌تواند شدیدتر شود.

چرا مته گیر می‌کند؟

مته گردبر سالم در شرایط مناسب باید برش پیوسته داشته باشد. گیر کردن مته معمولاً اتفاقی نیست که بدون علت رخ دهد. گاهی براده به‌درستی تخلیه نشده و میان دندانه و شیار برش فشرده می‌شود. گاهی اپراتور فشار بسیار زیادی اعمال کرده یا دور متناسب با قطر مته انتخاب نشده است. در موارد دیگر، یک دندانه آسیب‌دیده یا لب‌پریده باعث درگیری نامتقارن می‌شود.

شرایط خروج مته از پشت قطعه هم مهم است. اگر در لحظه عبور نهایی مته از قطعه، فشار بیش از حد ادامه پیدا کند، دندانه ممکن است به شکل ضربه‌ای از لبه عبور کند. سوراخکاری روی سطح ناپایدار، قطعه چندلایه یا نزدیک لبه نیز می‌تواند بارهای متناوب به ابزار وارد کند.

بنابراین کلاچ از پیامد یک گیرکردن شدید محافظت می‌کند، اما علت گیرکردن را برطرف نمی‌کند. اگر سیستم چند بار در یک شیفت وارد عمل شده، باید به‌جای افتخار کردن به سالم بودن کلاچ، دلیل گیر کردن ابزار را پیدا کرد.

از کجا بفهمیم کلاچ وارد عمل شده یا محافظ الکترونیکی موتور را خاموش کرده است؟

رفتار دستگاه سرنخ خوبی می‌دهد. اگر Torque Cut-Off الکترونیکی وارد عمل شود، در مدلی که بررسی کردیم موتور پس از رسیدن به حد گشتاور تنظیم‌شده خاموش می‌شود و برای ادامه کار باید مجدداً روشن شود. اما در کلاچ لغزشی، اصل عملکرد مکانیکی بر محدود کردن انتقال گشتاور بین سمت محرک و خروجی است.

بنابراین اگر موتور کاملاً خاموش شده، نباید خودکار نتیجه گرفت «کلاچ عمل کرده است». ممکن است سیستم کنترل گشتاور، اضافه‌بار یا محافظ حرارتی دستگاه را متوقف کرده باشد. همچنین اگر اسپیندل زیر بار متوقف می‌شود ولی صدای موتور همچنان وجود دارد، احتمال درگیری مکانیزم لغزشی بیشتر می‌شود؛ البته تشخیص نهایی باید براساس طراحی همان دستگاه انجام شود.

این تفاوت یکی از دلایلی است که خواندن دفترچه مدل مشخص اهمیت دارد. دو دستگاه ممکن است هر دو عبارت Safety System داشته باشند اما یکی کلاچ مکانیکی و دیگری قطع الکترونیکی داشته باشد.

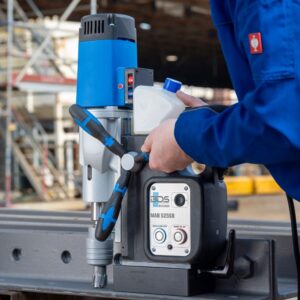

از کجا بفهمیم کلاچ وارد عمل شده یا محافظ الکترونیکی موتور را خاموش کرده است؟

آیا کلاچ باید قابل تنظیم باشد؟

نه الزاماً. وجود کلاچ ایمنی به معنی در دسترس بودن تنظیم آن برای اپراتور نیست. آستانه عملکرد کلاچ در بسیاری از طراحی‌ها بخشی از تنظیم کارخانه و ساخت مکانیکی دستگاه است. اما در مقابل، سیستم Variable Torque Control ممکن است توسط کاربر تنظیم شود.

در همان نمونه صنعتی مورد بررسی، کنترل گشتاور قابل تنظیم است و اپراتور حداکثر Torque موردنظر را تعیین می‌کند، اما Slip Clutch به‌عنوان یک سیستم ایمنی مستقل معرفی شده است. این تمایز مهم است؛ پیچ یا ولومی که روی دستگاه برای Torque  قرار گرفته الزاماً «تنظیم کلاچ مکانیکی» نیست.

دستکاری کلاچ بدون دستورالعمل سازنده نیز منطقی نیست. اگر کلاچ زودتر یا دیرتر از حد طراحی عمل کند، حفاظت مکانیکی مجموعه تغییر می‌کند و ممکن است دستگاه در زمان واقعی گیرکردن ابزار رفتاری غیرقابل پیش‌بینی داشته باشد.

یک موقعیت واقعی: گردبر بزرگ در پلیت ضخیم گیر می‌کند

فرض کنید یک دستگاه سنگین با گردبر قطر بالا در حال عبور از پلیت فولادی است. در نیمه سوراخ، تخلیه براده ضعیف می‌شود و ابزار ناگهان قفل می‌کند. آن لحظه سه سناریو ممکن است داشته باشیم.

در دستگاه بدون کلاچ مکانیکی، مسیر انتقال قدرت تا زمانی که سیستم دیگری موتور را متوقف کند بار ضربه‌ای را تحمل می‌کند. در دستگاه مجهز به Torque Cut-Off، اگر گشتاور از حد تنظیم‌شده عبور کند، مدار می‌تواند موتور را خاموش کند. دستگاهی که Slip Clutch هم دارد، لایه مکانیکی اضافه‌ای برای کاهش انتقال گشتاور شدید به گیربکس وجود دارد.

در یک دستگاه پیشرفته ممکن است هر دو سیستم کنار هم باشند. این به معنی تکراری بودن قابلیت‌ها نیست؛ یکی روی مسیر مکانیکی انتقال نیرو کار می‌کند و دیگری بر اساس گشتاور تنظیم‌شده فرمان توقف موتور می‌دهد.

کارهایی که کلاچ ایمنی انجام نمی‌دهد

کلاچ قرار نیست جای انتخاب دور درست را بگیرد، مته کند را سالم کند یا نیروی پایه را افزایش دهد. همچنین وجود آن به معنی مجاز بودن فشار بیش از حد روی دسته نیست. اگر ابزار مرتب گیر می‌کند، استفاده مکرر از کلاچ می‌تواند فقط علامت یک فرآیند سوراخکاری اشتباه باشد.

کلاچ همچنین تضمین نمی‌کند ابزار هرگز نشکند. حتی در مستندات سیستم‌های ایمنی صنعتی تأکید شده که برخی حفاظت‌ها برای جلوگیری از شکستن ابزار طراحی نشده‌اند. نوع خرابی، سرعت، انرژی ذخیره‌شده و شرایط گیرکردن همگی بر نتیجه اثر دارند.

بهترین حفاظت همچنان ترکیب صحیح چند عامل است: انتخاب مته مناسب، دور درست، خنک‌کاری، فشار پیشروی کنترل‌شده، قدرت کافی پایه و تجهیزات ایمنی دستگاه.

جمع‌بندی؛ کلاچ ایمنی دقیقاً چه اهمیتی دارد؟

کلاچ ایمنی دریل مگنت زمانی اهمیت خود را نشان می‌دهد که ابزار ناگهان قفل می‌شود و گشتاور موتور دیگر نمی‌تواند به‌طور طبیعی به حرکت مته تبدیل شود. در کلاچ‌های لغزشی، سیستم اجازه می‌دهد انتقال گشتاور از موتور به خروجی محدود شود تا بار ضربه‌ای کامل به گیربکس منتقل نشود. در دستگاه‌های سنگین، این حفاظت مکانیکی می‌تواند در کنار سیستم‌های دیگری مثل کنترل قابل تنظیم گشتاور و محافظ حرارتی استفاده شود و هرکدام وظیفه متفاوتی دارند.

هنگام مقایسه دستگاه‌ها، عبارت‌های Safety Clutch، Torque Control و Overload Protection را یکی ندانید. مخصوصاً برای سوراخکاری‌های سنگین، قطرهای بالا و عملیات‌هایی که گشتاور زیادی ایجاد می‌کنند، بهتر است مجموعه سیستم انتقال قدرت و حفاظت دستگاه را به‌صورت کامل بررسی کنید. فروشگاه دریل مگنت رحمانی می‌تواند بر اساس قطر مته، نوع عملیات و حجم کار، مدل‌هایی را که از نظر گیربکس، کلاچ ایمنی، کنترل گشتاور و سایر قابلیت‌های حفاظتی مناسب‌تر هستند مقایسه کند تا انتخاب فقط بر اساس عدد توان موتور انجام نشود.

سوالات متداول

کلاچ ایمنی دریل مگنت چیست؟

کلاچ ایمنی یا Slip Clutch یک مکانیزم حفاظتی در مسیر انتقال قدرت است که هنگام افزایش شدید گشتاور یا قفل شدن ابزار می‌تواند اجازه لغزش کنترل‌شده بدهد و از انتقال کامل بار ضربه‌ای به گیربکس جلوگیری کند.

آیا کلاچ ایمنی همان کنترل گشتاور است؟

خیر. در برخی دستگاه‌ها هر دو قابلیت جداگانه وجود دارند. کلاچ لغزشی یک حفاظت مکانیکی است، در حالی که کنترل گشتاور می‌تواند بر اساس حد تنظیم‌شده باعث محدود شدن یا خاموش شدن موتور شود.

اگر کلاچ عمل کند باید دستگاه تعمیر شود؟

نه لزوماً. اگر ابزار واقعاً گیر کرده باشد، ورود کلاچ می‌تواند عملکرد طبیعی حفاظتی باشد. اما اگر در بار معمولی مرتب سر می‌خورد یا بدون گیر کردن ابزار وارد عمل می‌شود، دستگاه باید بررسی شود.

آیا کلاچ ایمنی جلوی شکستن مته را می‌گیرد؟

نباید چنین تضمینی از آن انتظار داشت. وظیفه مستند کلاچ در دستگاه‌های بررسی‌شده حفاظت از گیربکس و محدود کردن انتقال گشتاور شدید است. شرایط گیر کردن می‌تواند همچنان به ابزار آسیب بزند.

آیا برای دریل مگنت کوچک هم کلاچ مهم است؟

می‌تواند مفید باشد، اما اهمیت نسبی آن با نوع عملیات تغییر می‌کند. در دستگاه‌های سنگین و کار با ابزارهای قطر بالا، پیامد گیر کردن ابزار و گشتاور انتقالی معمولاً جدی‌تر است.
