عیب یابی کابل برق؛ راهنمای کامل برای تشخیص و رفع مشکلات رایج

مقدمه

در پروژه‌های ساختمانی و کارگاه‌های صنعتی، وجود سیستم‌های الکتریکی سالم و ایمن، از ارکان حیاتی بهره‌برداری صحیح از تجهیزات به شمار می‌رود. یکی از رایج‌ترین مشکلاتی که می‌تواند عملکرد پروژه را مختل کند، خرابی یا آسیب در کابل‌های برق است. عیب‌یابی کابل برق در چنین شرایطی نه‌تنها برای حفظ ایمنی نیروهای اجرایی ضروری است، بلکه از بروز خسارات مالی و وقفه در روند کار جلوگیری می‌کند.

تشخیص صحیح محل و نوع خرابی کابل، نیازمند آشنایی با ساختار سیم‌ها، شناخت علائم هشداردهنده و استفاده از ابزارهای استاندارد تست برق است. در این مقاله، مراحل عیب‌یابی کابل برق در محیط‌های صنعتی را به صورت مرحله‌به‌مرحله بررسی می‌کنیم و بهترین روش‌ها برای شناسایی، تست و رفع ایرادات کابل‌های برق در پروژه‌های ساختمانی را آموزش می‌دهیم.

شناخت علائم خرابی در کابل برق

قبل از هرگونه تست فنی، لازم است برخی از نشانه‌های ظاهری و رفتاری که معمولاً خبر از خرابی کابل برق می‌دهند، به‌درستی شناسایی شوند. این علائم به کاربران کمک می‌کنند تا محدوده‌ای که نیاز به بررسی دقیق‌تر دارد را مشخص کنند.

مهم‌ترین نشانه‌های خرابی کابل برق در محیط صنعتی:

• قطع یا افت ولتاژ: اگر دستگاه‌ها به‌طور ناگهانی خاموش می‌شوند یا افت عملکرد دارند، یکی از احتمالات اصلی وجود خرابی در کابل تغذیه است.
• افزایش دمای غیرعادی کابل: داغ شدن کابل، بدون آن‌که بار مصرف بالا باشد، معمولاً نشان‌دهنده اتصال ناقص یا فرسودگی عایق داخلی است.
• بوی سوختگی یا تغییر رنگ روکش: بوی پلاستیک سوخته یا تغییر رنگ اطراف محل اتصال کابل نشانه‌ی جدی از آسیب‌دیدگی یا جریان کشی بیش از حد است.
• نویز یا اختلال در عملکرد تجهیزات حساس: در مواردی که اختلالات سیگنال یا لرزش الکتریکی در دستگاه‌ها مشاهده می‌شود، احتمال خرابی داخلی در کابل یا شیلد وجود دارد.

شناسایی سریع این نشانه‌ها، قبل از استفاده از ابزار تست، کمک می‌کند مسیر عیب‌یابی کابل برق با دقت و صرف زمان کمتر انجام شود.

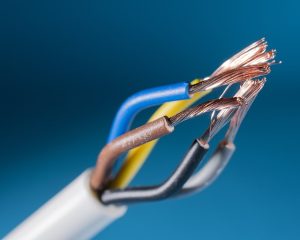

علائم ظاهری برای عیب یابی کابل برق

یکی از مهم‌ترین مراحل در عیب یابی کابل برق، بررسی ظاهری کابل پیش از هر نوع تست فنی است. بسیاری از آسیب‌ها با چشم غیرمسلح قابل مشاهده‌اند و تشخیص زودهنگام آن‌ها می‌تواند از بروز خطرات جدی جلوگیری کند.

نشانه‌های ظاهری خرابی کابل برق شامل موارد زیر است:

• پارگی یا ساییدگی پوشش کابل: اگر روکش کابل در قسمتی دچار خراش یا شکستگی شده باشد، احتمال نفوذ رطوبت و ایجاد اتصال کوتاه بالا می‌رود.
• تغییر رنگ یا بوی سوختگی: تغییر رنگ بخشی از کابل یا بوی سوختگی نشانه‌ی افزایش بیش از حد جریان یا اتصال ناقص در آن ناحیه است.
• ایجاد برجستگی یا نرم شدن بخش‌هایی از کابل: این نشانه‌ها ممکن است حاکی از ذوب شدن داخلی یا آسیب حرارتی به کابل باشند.
• شل شدن یا لق بودن سر کابل‌ها: در بسیاری از موارد، خرابی در محل اتصال سیم به دوشاخه یا ترمینال اتفاق می‌افتد.

این بررسی‌های ابتدایی، پایه‌ی تصمیم‌گیری برای ادامه مراحل عیب یابی کابل برق هستند. اگر هر کدام از علائم بالا مشاهده شد، باید کابل بلافاصله از مدار خارج شود تا از خطر برق‌گرفتگی یا آتش‌سوزی جلوگیری گردد.

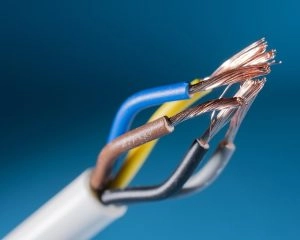

علائم ظاهری برای عیب یابی کابل برق

دلایل رایج خرابی کابل برق

برای موفقیت در عیب یابی کابل برق، ابتدا باید با عوامل اصلی خرابی آن‌ها آشنا باشیم. شناخت این دلایل کمک می‌کند نه تنها عیب را سریع‌تر پیدا کنیم، بلکه با اقدامات پیشگیرانه، از بروز آن در آینده نیز جلوگیری کنیم.

در ادامه، برخی از مهم‌ترین دلایل خرابی کابل‌ها را بررسی می‌کنیم:

• فرسودگی ناشی از گذر زمان
  کابل‌ها به مرور زمان خاصیت عایق خود را از دست می‌دهند. به‌ویژه در کابل‌هایی که سال‌ها در معرض نوسانات دما، رطوبت یا فشارهای مکانیکی بوده‌اند.
• آسیب مکانیکی
  برخورد اجسام سخت، کشیدگی بیش از حد، یا تا شدن بیش از اندازه‌ی کابل، ممکن است باعث قطع شدن رشته‌های داخلی یا آسیب به روکش شود.
• عبور جریان بیش از حد مجاز (Overload)
  استفاده از کابلی با سطح مقطع پایین‌تر از مقدار مورد نیاز، باعث داغ شدن بیش از حد آن می‌شود و در نهایت منجر به سوختگی یا ذوب روکش خواهد شد.
• نفوذ رطوبت و مواد شیمیایی
  در محیط‌های مرطوب یا خورنده، اگر کابل به درستی ایزوله نشده باشد، رطوبت و مواد شیمیایی می‌توانند به عایق آسیب بزنند و باعث اتصال کوتاه شوند.
• نصب و کابل‌کشی غیراصولی
  رعایت نکردن شعاع خمش، عبور کابل از مسیرهای پرخطر، یا فشرده کردن آن در فضاهای باریک می‌تواند به مرور باعث آسیب داخلی شود.
• نوسانات شدید ولتاژ و اتصال زمین نامناسب
  این دو عامل در کنار هم می‌توانند باعث گرم شدن بیش از حد کابل و کاهش عمر مفید آن شوند.

درک صحیح این دلایل، اولین گام در جلوگیری از تکرار خرابی‌های مشابه در سیستم‌های الکتریکی است. در ادامه به علائم هشداردهنده‌ای می‌پردازیم که نشان می‌دهند یک کابل در آستانه خرابی است.

روش‌های اصولی عیب‌یابی کابل برق با ابزارهای تخصصی و غیرتخصصی

برای عیب یابی کابل برق روش‌های مختلفی وجود دارد که بسته به شرایط محیط، سطح تخصص فرد و نوع خرابی، می‌توان از آن‌ها بهره برد. این روش‌ها در دو دسته کلی قابل بررسی‌اند: ابزارهای تخصصی و روش‌های دستی یا چشمی.

ابزارهای تخصصی برای عیب‌یابی کابل

• مولتی‌متر (Multimeter)
  ابزاری کلیدی برای اندازه‌گیری ولتاژ، جریان و مقاومت کابل است. با بررسی پیوستگی (continuity) و مقاومت داخلی، می‌توان قطعی یا اتصال داخلی را تشخیص داد.
• تستر عایق کابل (Insulation Tester)
  برای بررسی سلامت عایق و تشخیص نشتی جریان در کابل‌های ولتاژ بالا استفاده می‌شود. مقادیر غیرطبیعی نشان‌دهنده خرابی عایق است.
• تستر RCD و فاز متر
  برای تشخیص نشتی جریان به زمین یا اختلال در سیستم‌های حفاظتی به کار می‌روند و به ویژه در سیستم‌های صنعتی ضروری‌اند.
• دوربین حرارتی (Thermal Camera)
  در صنایع، این ابزار با شناسایی نقاط داغ روی کابل می‌تواند محل دقیق خرابی یا اتصال ضعیف را بدون نیاز به باز کردن کابل‌ها مشخص کند.

روش‌های ساده و غیرتخصصی برای کاربران عادی

• بررسی چشمی
  مشاهده شکستگی، پارگی یا سوختگی در روکش کابل‌ها می‌تواند اولین نشانه خرابی باشد.
• تست با دستگاه جایگزین
  اگر کابل جداشدنی است، اتصال یک کابل سالم به دستگاه مشابه می‌تواند صحت عملکرد کابل اولیه را بررسی کند.
• شنیدن صدای نویز یا تق‌تق
  مخصوصاً در پریزها و دوشاخه‌ها، این صداها نشانه اختلال در اتصالات داخلی کابل هستند.
• بوی غیرعادی
  بوی سوختگی، ذوب‌شدگی یا پلاستیک داغ می‌تواند نشانه‌ی اتصال کوتاه یا گرم شدن بیش از حد باشد.

استفاده از ابزار مناسب در تشخیص محل دقیق مشکل، نه‌تنها از آسیب بیشتر به سیستم جلوگیری می‌کند، بلکه از صرف هزینه‌های بی‌مورد برای تعویض کابل‌های سالم نیز پیشگیری می‌کند.

روش‌های اصولی عیب‌یابی کابل برق

نکات ایمنی در زمان بررسی و تعمیر کابل برق

یکی از مهم‌ترین مراحل در عیب یابی کابل برق، رعایت کامل اصول ایمنی است. هرگونه سهل‌انگاری در این فرآیند می‌تواند منجر به شوک الکتریکی، آتش‌سوزی یا آسیب به تجهیزات شود. در ادامه، مهم‌ترین نکات ایمنی برای بررسی و تعمیر کابل‌ها آورده شده است:

قطع کامل برق پیش از هر اقدامی

اولین و مهم‌ترین مرحله، قطع جریان برق از منبع اصلی است. مطمئن شوید که فیوز یا کلید مینیاتوری مربوطه خاموش شده و هیچ ولتاژی در مدار وجود ندارد.

استفاده از تجهیزات حفاظتی

استفاده از دستکش عایق برق، عینک ایمنی و ابزارهایی با دسته عایق شده برای کاهش ریسک برق‌گرفتگی ضروری است. به‌ویژه در کابل‌هایی با ولتاژ بالا، هیچ‌گاه بدون تجهیزات استاندارد وارد عمل نشوید.

بررسی محیط کار

در شرایط مرطوب یا محیط‌هایی که احتمال نشت آب وجود دارد، انجام هرگونه بررسی روی کابل برق ممنوع است. محیط باید خشک، روشن و عاری از مواد اشتعال‌زا باشد.

اجتناب از لمس هم‌زمان سیم‌های مختلف

حتی در کابل‌های با ظاهر سالم، امکان وجود اتصال داخلی یا نشتی جریان وجود دارد. هنگام بررسی کابل، تنها یک رشته را در لحظه لمس کرده و از تماس همزمان با سیم‌های دیگر پرهیز کنید.

عدم تعمیر کابل‌های آسیب‌دیده شدید

اگر کابل دچار بریدگی، سوختگی عمیق یا خرابی در چند نقطه شده است، به جای تعمیر، تعویض آن توصیه می‌شود. تعمیر ناقص می‌تواند خطرساز باشد.

بررسی کابل در حالت بدون بار

اگر نیاز است که کابل متصل بماند، ابتدا تمام مصرف‌کننده‌های متصل به آن (دستگاه‌ها، لوازم برقی و…) را خاموش و جدا کنید تا خطر نوسان جریان یا جرقه کاهش یابد.

استفاده از افراد متخصص

در پروژه‌های صنعتی یا کابل‌های فشار قوی، هیچ‌گاه تعمیر یا تست را بدون حضور تکنسین برق یا کارشناس ایمنی انجام ندهید.

جمع‌بندی نهایی: چرا عیب یابی کابل برق اهمیت دارد؟

عیب یابی کابل برق یک مهارت کلیدی برای هر فردی است که با تجهیزات الکتریکی سر و کار دارد، چه در سطح خانگی و چه در محیط‌های صنعتی. کابل‌های برق به دلیل تماس دائم با جریان الکتریکی و عوامل محیطی، مستعد فرسودگی، بریدگی، سوختگی یا اختلال در اتصالات هستند. نادیده گرفتن مشکلات جزئی در کابل‌ها می‌تواند منجر به خطراتی مانند آتش‌سوزی، برق‌گرفتگی یا از کار افتادن کامل سیستم شود.

با رعایت اصول صحیح عیب یابی کابل برق، از جمله بررسی ظاهری، تست مقاومت و ولتاژ، ایزولاسیون و تعویض به‌موقع قطعات آسیب‌دیده، می‌توان عملکرد ایمن و پایدار تجهیزات را تضمین کرد. این کار نه تنها به افزایش عمر مفید کابل‌ها کمک می‌کند، بلکه هزینه‌های ناشی از خرابی ناگهانی سیستم را نیز کاهش می‌دهد.

در پایان، آگاهی فنی، استفاده از ابزارهای مناسب، و دقت در تشخیص مشکل، سه عامل حیاتی در فرایند عیب یابی کابل برق هستند. این دانسته‌ها می‌توانند به شما کمک کنند تا ایمن‌تر، حرفه‌ای‌تر و مقرون‌به‌صرفه‌تر با سیستم‌های الکتریکی کار کنید.
