Einleitung
Im Inneren vieler industrieller Werkzeuge, insbesondere schwerer Bohrmaschinen, befindet sich ein unscheinbarer, aber äußerst wichtiger Bestandteil: das Getriebe. Dieses Kraftübertragungssystem ist dafür verantwortlich, das Drehmoment und die Drehzahl des Motors umzuwandeln und zu regulieren. Ohne ein korrekt funktionierendes Getriebe kann keine Bohrmaschine ihre volle Leistung erbringen. Da das Getriebe ständig mechanischen Kräften und hohen Temperaturen ausgesetzt ist, zählt es zu den Bauteilen mit dem höchsten Verschleiß.
Von ungewöhnlichen Geräuschen über blockierende Wellen bis hin zu reduzierter Ausgangsleistung – erste Anzeichen für Getriebeschäden können den Betrieb erheblich beeinträchtigen und sogar andere Komponenten beschädigen. Viele Anwender denken in solchen Fällen sofort über einen kompletten Geräteaustausch nach, doch in den meisten Situationen kann eine fachgerechte Reparatur des Getriebes einer Industriebohrmaschine nicht nur das Problem beheben, sondern auch die Lebensdauer der Maschine deutlich verlängern.
In diesem Artikel geben wir einen umfassenden Überblick über den Aufbau industrieller Bohrgetriebe, die wichtigsten Schadensursachen, professionelle Reparaturmethoden sowie entscheidende Hinweise zur vorbeugenden Wartung. Ziel ist es, Fachanwendern und Technikern das nötige Verständnis zu vermitteln, um kostspielige Ausfälle zu vermeiden und die Leistungsfähigkeit ihrer Werkzeuge langfristig zu erhalten.
Aufbau und Funktion des Getriebes in Industriebohrmaschinen
Aufgabe des Getriebes in industriellen Werkzeugen
Das Getriebe einer Industriebohrmaschine fungiert als das mechanische Gehirn des Geräts. Seine Hauptaufgabe besteht darin, die hohe Motordrehzahl in ein niedrigeres, aber stärkeres Drehmoment umzuwandeln – unerlässlich, um den Bohrer gegen den Widerstand des Materials anzutreiben. Je nach Bohrmaschinentyp und Einsatzbereich sind die Getriebe einstufig, mehrstufig, mechanisch oder elektromechanisch.
Diese Einheit befindet sich meist in einem Gehäuse aus Stahl oder Aluminium und besteht aus mehreren Zahnrädern, einer Antriebswelle, Lagern, Unterlegscheiben und in manchen Modellen aus einer mechanischen oder magnetischen Kupplung. Die Präzision der Zahnradkonstruktion und die Art ihres Eingriffs haben direkten Einfluss auf die Laufruhe und die Kraftübertragung – Faktoren, die bei der Reparatur von Industriebohrmaschinen-Getrieben entscheidend sind.

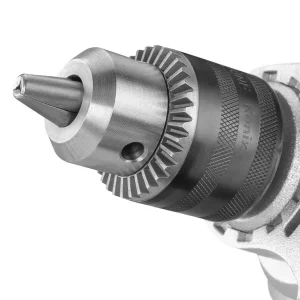

Aufgabe des Getriebes in industriellen Werkzeugen
Getriebearten in Bohrmaschinen
Die gängigsten Getriebe in Industriebohrmaschinen lassen sich in drei Kategorien einteilen:
- Einstufige Getriebe: Die einfachste Variante, geeignet für allgemeine Anwendungen mit konstantem Lastprofil.

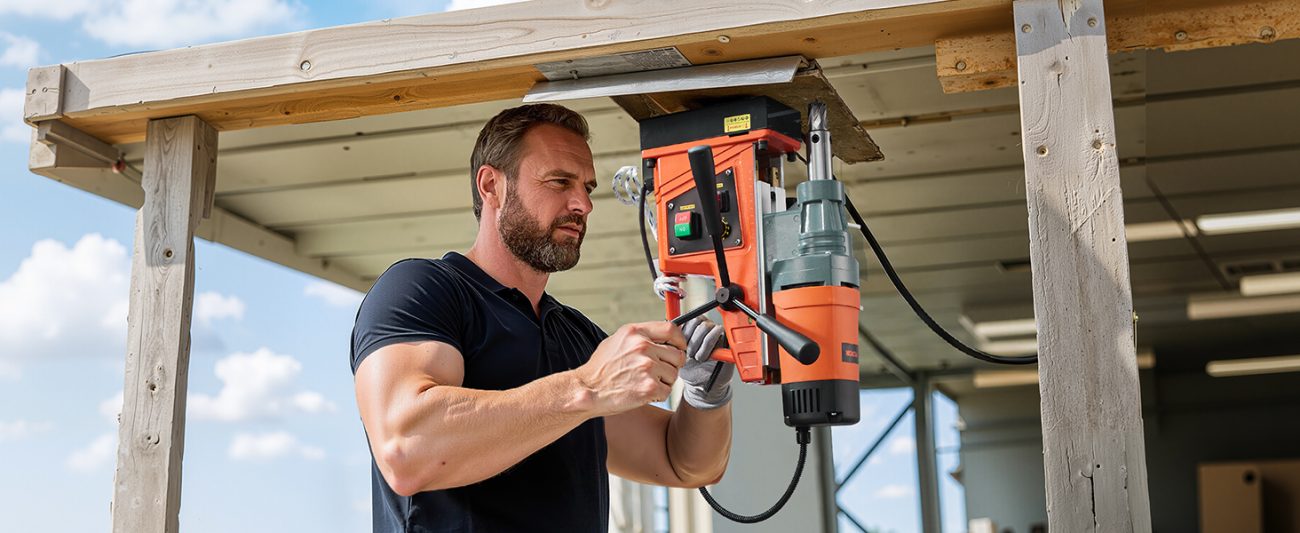

- Zwei- oder mehrstufige Getriebe: Für Anwender, die eine präzisere Kontrolle über Drehzahl und Drehmoment benötigen. Diese findet man häufig in Magnetbohrmaschinen, Kernbohrern und Ständerbohrmaschinen.
- Getriebe mit Sicherheitskupplung: In fortschrittlichen Modellen verwendet, um Anwender und Gerät bei blockierendem Bohrer zu schützen.

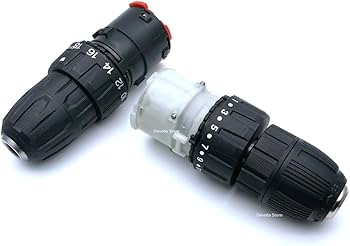

Getriebearten in Bohrmaschinen
Bedeutung von Schmierung und Kühlung
Eine einwandfreie Getriebefunktion ist ohne korrekte Schmierung nicht möglich. In den meisten Industriemodellen ist das Getriebe mit Spezialfett oder Getriebeöl gefüllt, um Reibung zu reduzieren, Zahnradverschleiß zu verhindern und Wärme abzuführen. Bei hoher oder langandauernder Belastung kann unzureichende Kühlung zu Zahnverformungen oder Wellenbrüchen führen, weshalb regelmäßige Wartung unerlässlich ist.

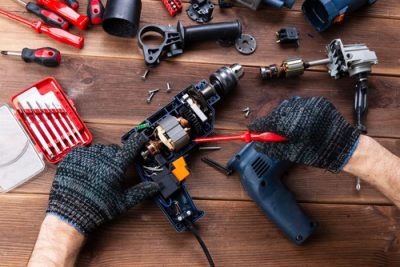

Häufige Anzeichen für Getriebeschäden in Industriebohrmaschinen
Ungewöhnliche oder schrille Geräusche
Eines der ersten Warnsignale für Getriebeschäden sind ungewöhnliche Geräusche während des Betriebs. Diese können Klicken, durchgehendes Quietschen, Schleifgeräusche oder rhythmisches Klopfen umfassen. Die häufigsten Ursachen sind abgenutzte Zahnräder, lose Wellen oder beschädigte Innenlager.
Wenn solche Geräusche auftreten – insbesondere bei Bohrmaschinen, die zuvor ruhig und gleichmäßig liefen – sollte das Gerät sofort abgeschaltet und überprüft werden. Weiterbetrieb kann zu schwerwiegenden Schäden und deutlich höheren Kosten für die Reparatur des Industriebohrmaschinen-Getriebes führen.
Leistungsverlust oder plötzliches Abschalten
Wenn die Bohrmaschine beim Start nicht genügend Kraft hat oder während des Bohrens plötzlich stoppt, deutet dies häufig auf Getriebeprobleme hin. Ursache ist meist eine gestörte Kraftübertragung vom Motor zur Welle oder beschädigte bzw. stark abgenutzte Zahnradzähne.
Tritt gleichzeitig ein verbrannter Geruch oder starke Hitzeentwicklung auf, können verschmortes Fett, defekte Wellendichtringe oder fehlende Schmierung die Ursache sein. Solche Symptome machen eine sofortige Reparatur erforderlich.
Austritt von Öl oder Fett aus dem Getriebegehäuse
Öl- oder Fettrückstände an den Gehäusekanten weisen auf defekte Dichtungen oder beschädigte Gummiringe hin. Bleibt das Leck unentdeckt, verringert sich die Schmierung im Inneren, was schließlich zum Blockieren der Zahnräder führen kann. Eine regelmäßige Sichtprüfung des Getriebegehäuses hilft, solche Probleme frühzeitig zu erkennen.
Übermäßige Vibrationen während des Betriebs
Eine deutliche Zunahme der Vibrationen während des Bohrens kann durch eine Fehlstellung der Zahnräder, beschädigte Lager oder eine unausgeglichene Welle verursacht werden. Wenn diese Vibrationen anhalten, können Risse im Gehäuse entstehen oder das gesamte Getriebesystem ausfallen. Eine frühzeitige Diagnose ist entscheidend, um größere Schäden zu vermeiden.
Häufige Anzeichen für Getriebeschäden in Industriebohrmaschinen

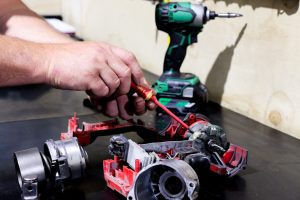

Fachgerechte Methoden zum Öffnen, Prüfen und Reparieren von Getrieben industrieller Bohrmaschinen
Sichere Vorbereitung und Demontage des Getriebes
Vor jeder Reparatur muss das Gerät vollständig vom Strom oder anderen Energiequellen getrennt werden. Bei hydraulischen oder pneumatischen Bohrmaschinen müssen alle Leitungen entlüftet und sicher getrennt werden. Anschließend wird das Gerät auf einem stabilen, sauberen und gut beleuchteten Arbeitstisch positioniert.
Das Öffnen des Getriebegehäuses erfolgt meist mit Schraubendreher oder Inbusschlüssel. Dabei ist höchste Sorgfalt erforderlich, damit Innenkomponenten – insbesondere Unterlegscheiben, Lager und Sicherungsringe – nicht verrutschen oder verloren gehen. Es wird empfohlen, jeden Schritt per Foto oder Video zu dokumentieren, um die korrekte Reihenfolge beim späteren Zusammenbau gemäß den Standards der Reparatur von Industriebohrmaschinen-Getrieben einzuhalten.
Überprüfung der internen Bauteile
Nach vollständiger Demontage erfolgt zuerst eine Sichtprüfung aller Teile. Abgenutzte Zahnradzähne, Risse, korrodierte Wellen oder verfärbtes Fett sind eindeutige Hinweise auf Getriebeprobleme. Zahnräder mit scharfen, abgebrochenen oder beschädigten Zähnen müssen unbedingt ersetzt werden.
Auch Lager und Wellen sollten auf übermäßiges Spiel, Risse oder ungewöhnliche Geräusche geprüft werden. Viele Lagerdefekte lassen sich bereits durch manuelles Drehen und Abhören eines trockenen oder rauen Geräusches erkennen.
Reinigung, Austausch defekter Teile und Neu-Schmierung
Defekte Komponenten müssen durch originale und kompatible Ersatzteile ersetzt werden. Bei der Auswahl des Schmierfetts oder Getriebeöls sind die Empfehlungen des Herstellers strikt zu beachten. Einige Getriebe arbeiten mit zähem Industrie-Fett, während andere spezielle Schmierstoffe mit definierter Viskosität benötigen.
Alle Bauteile müssen vor dem Einbau gründlich mit Industriereiniger gereinigt werden, damit keine Verunreinigungen oder Metallpartikel im Gehäuse verbleiben. Nach erneuter Schmierung und Montage muss das Getriebegehäuse sorgfältig verschlossen und auf Dichtigkeit geprüft werden.
Fachgerechte Methoden zum Öffnen, Prüfen und Reparieren von Getrieben industrieller Bohrmaschinen
Wichtige Tipps zur Verlängerung der Lebensdauer von Getrieben industrieller Bohrmaschinen
Kontrollierte und sachgemäße Nutzung des Geräts
Einer der wichtigsten Faktoren für eine lange Lebensdauer eines Getriebes ist die richtige Anwendung. Dauerbetrieb ohne Pausen oder übermäßiger Druck während des Bohrens führen zu hoher Temperatur und Reibung, was einen schnellen Verschleiß der Zahnräder verursacht. Professionelle Anwender legen während intensiver Arbeiten gezielte Pausen ein, um Überhitzung zu vermeiden — ein entscheidender Bestandteil einer effektiven Reparatur und Wartung von Industriebohrmaschinen-Getrieben.
Vorbeugende Wartung und regelmäßige Inspektionen
Ein häufiger Fehler vieler Anwender ist das Vernachlässigen von Wartungsintervallen. Viele überprüfen Schmierung oder Getriebeteile erst dann, wenn das Gerät komplett ausfällt. Dabei kann eine einfache Kontrolle alle drei bis sechs Monate teure Schäden verhindern. Die Überprüfung des Fettes oder Öls, das Anziehen der Gehäuseschrauben und das Testen der Zahnräder sollten Teil eines festen Wartungsplans sein.
Korrekte Lagerung des Geräts
Die Lagerung in ungeeigneten Umgebungen – wie feuchten Räumen, staubigen Werkstätten oder Bereichen mit starken Temperaturschwankungen – wirkt sich direkt auf den Zustand des Getriebes aus. Feuchtigkeit verursacht Rost an Zahnrädern und Wellen, während Staub in das Gehäuse eindringen und den Verschleiß der beweglichen Teile beschleunigen kann. Die Verwendung von Werkzeugkoffern, geeigneten Regalen und Schutzkappen für Getriebeöffnungen reduziert diese Risiken erheblich.
Auswahl des richtigen Schmierfetts und hochwertiger Ersatzteile
Die Verwendung ungeeigneter oder billiger Schmierstoffe gehört zu den Hauptursachen für frühzeitige Getriebeschäden. Es dürfen ausschließlich Schmierstoffe verwendet werden, die vom Hersteller oder einem Fachbetrieb empfohlen werden. Gleiches gilt für Ersatzteile: Zahnräder oder Lager minderer Qualität funktionieren oft nur kurzfristig und führen langfristig zu Schäden an anderen Komponenten und einer deutlich kürzeren Lebensdauer des Getriebes.
