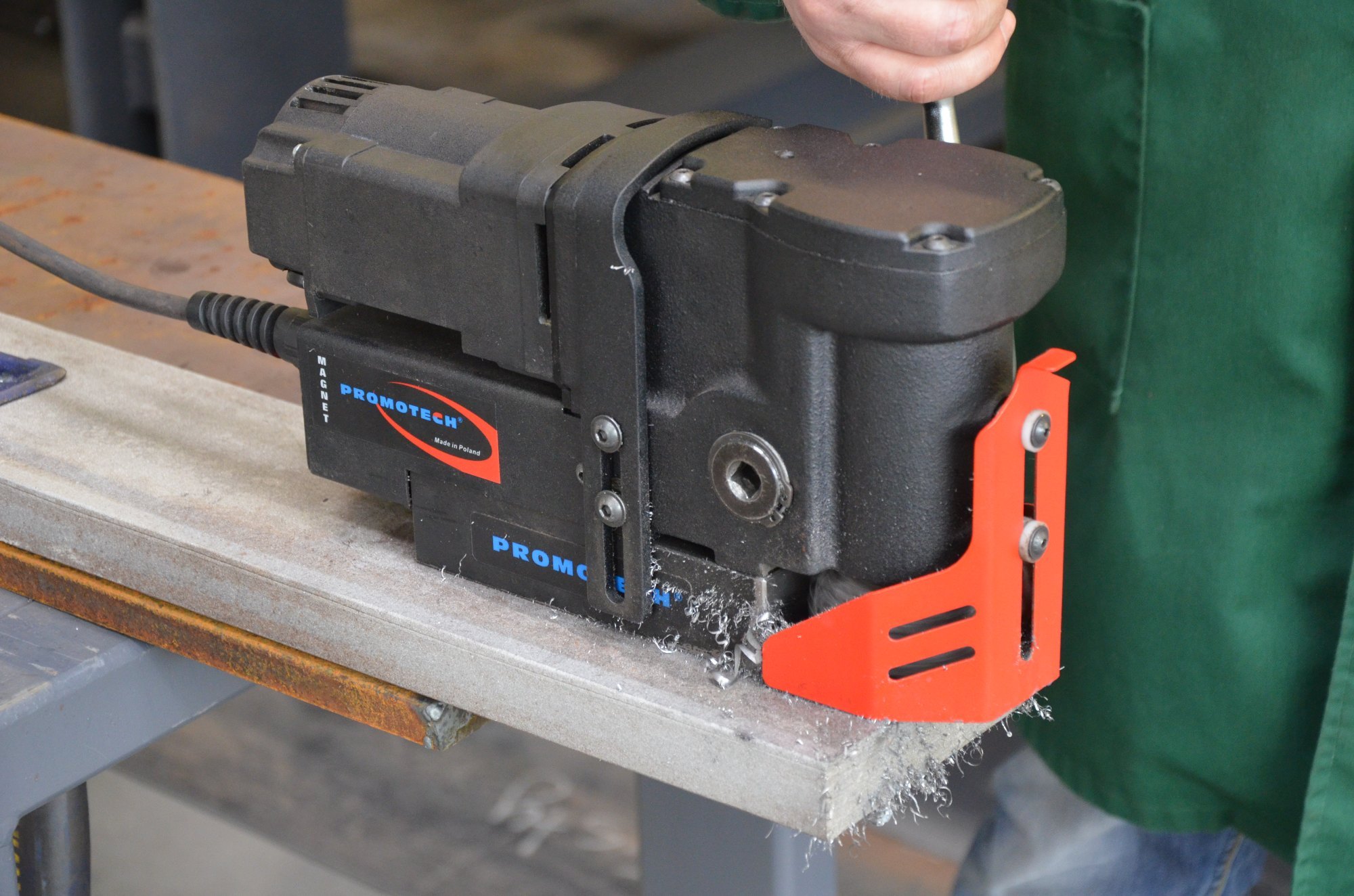

دليل الشراء الشامل: المثقاب المغناطيسي منخفض الارتفاع؛ خبير الثقب في المساحات المستحيلة
دليل الشراء الشامل: المثقاب المغناطيسي منخفض الارتفاع؛
خبير الثقب في المساحات المستحيلة
مقدمة
في عالم المشاريع الصناعية الضخمة، لا تسير الأمور دائمًا وفقًا للخطة. تخيل أنك تقوم بتجميع هيكل فولاذي لبرج، أو أنك مسؤول عن إصلاح هيكل شاحنة تعدين. فجأة، تواجه تحديًا خطيرًا: يجب عليك عمل ثقب دقيق في عارضة أو قطعة معدنية، لكن المسافة بين تلك القطعة والجدار أو السقف فوقها أقل من 20 سنتيمترًا. لا يمكن للمثاقب المغناطيسية العادية، التي يبلغ ارتفاعها حوالي نصف متر، حتى الدخول إلى هذه المساحة. كما تفتقر المثاقب اليدوية إلى القوة والدقة اللازمتين لثقب الأقطار الكبيرة. هذه هي النقطة التي تتوقف فيها المشاريع، ويضيع الوقت، وتتصاعد التكاليف. لكن الحل لهذا المأزق الفني يكمن في استخدام أداة صُممت خصيصًا لهذه الظروف: المثقاب المغناطيسي منخفض الارتفاع.
هذه المقالة ليست دليلاً عاديًا للشراء؛ بل هي درس فني لمديري الورش، والمهندسين المشرفين، والصناعيين الذين يريدون جعل المستحيل ممكنًا في الورش باستخدام المعدات الحديثة. في هذا المحتوى، سنجري تشريحًا كاملاً للمثقاب المغناطيسي منخفض الارتفاع ، ونستعرض مزاياه وعيوبه ، ونقدم النصائح الذهبية لصيانته.
ما هو المثقاب المغناطيسي منخفض الارتفاع وما هو اختلافه في هندسة التصنيع؟
لفهم أفضل، يجب أن نلقي نظرة أولاً على هيكل المثاقب العادية. في المثاقب القياسية، يوضع المحرك عموديًا ومحاذيًا لمحور الريشة. يتسبب هذا التصميم في زيادة الارتفاع الكلي للآلة. لكن في المثقاب المغناطيسي منخفض الارتفاع، قام المهندسون بتغيير هيكلي ذكي بوضع المحرك أفقيًا على جانبه. في هذه الأجهزة، تُنقل القوة الدورانية للمحرك إلى محور الريشة عبر علبة تروس بزاوية 90 درجة. يتسبب هذا التغيير في الزاوية في انخفاض حاد في الارتفاع الكلي للجهاز (عادة بين 15 و 20 سنتيمترًا). يمنح هذا التصميم المدمج المشغل قدرة فائقة على المناورة دون تقليل قوة الثقب.
التحليل الفني لآلية نقل القوة
قد تسأل: “هل يتسبب تغيير زاوية المحرك في انخفاض القوة؟” الإجابة هي لا. يستخدم المثقاب المغناطيسي منخفض الارتفاع تروسًا مخروطية أو حلزونية متقدمة تنقل عزم الدوران بأقل قدر من فقدان الطاقة. في الواقع، بسبب قرب مركز ثقل الجهاز من قطعة العمل، هناك اهتزاز أقل مقارنة بالطرازات العمودية، مما يزيد من كفاءة القطع.

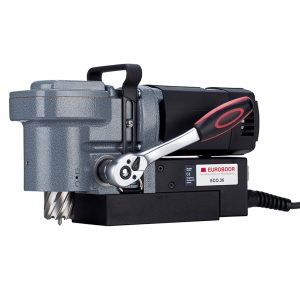

ما هو المثقاب المغناطيسي منخفض الارتفاع؟
لماذا تحتاج الصناعات الحديثة بشكل ملح إلى المثقاب المغناطيسي منخفض الارتفاع؟
الحاجة لهذه الأداة ليست مقتصرة فقط على “ضيق المكان”. فاستخدام المثقاب المغناطيسي منخفض الارتفاع يقدم مزايا فنية وأمنية متعددة سنشرحها بالتفصيل:
-
السيطرة على المساحات التي يصعب الوصول إليها
يُستخدم الجهاز بكثرة في الصناعات التي تكون فيها كثافة المكونات عالية:
- صناعة المركبات الثقيلة: الثقب في هيكل المقطورات والشاحنات دون الحاجة إلى فك الكابينة أو المحور.
- الهياكل المعدنية وبناء الجسور: الثقب داخل عوارض H-beam أو المقاطع الصندوقية حيث تكون المسافة بين الحواف صغيرة.
- صناعات النفط والبتروكيماويات: العمل بين الأنابيب المتراكمة (الأنابيب) والشفاه التي يصعب الوصول إليها.
-
بيئة العمل وصحة المشغل
يسبب العمل في المساحات الضيقة باستخدام أدوات غير مناسبة ضغطًا كبيرًا على العمود الفقري ومعصم المشغل. يقلل المثقاب المغناطيسي منخفض الارتفاع من إجهاد المستخدم إلى الحد الأدنى بفضل مقابضه المريحة ووزنه المتوازن. كما أن استخدام “مقبض السقاطة” بدلاً من المقابض الدوارة التقليدية يسمح للمشغل بإجراء عملية تقدم الريشة بأقل حركة لليد.
-
الثبات والتصاق مغناطيسي متفوق
أحد مبادئ الفيزياء هو: “كلما كان مركز الثقل أقل، زاد الثبات”. في المثقاب المغناطيسي منخفض الارتفاع، تكون المسافة بين المحرك وسطح المغناطيس قصيرة جدًا. تقلل هذه الميزة بشكل كبير من خطر انفصال الجهاز عن قطعة العمل أثناء الثقب الأفقي (على الحائط) أو المقلوب (تحت السقف). هذا يعني أمانًا بنسبة 100% في المشاريع الحساسة.

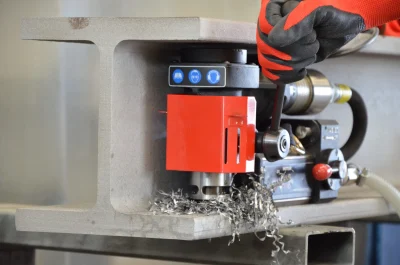

لماذا تحتاج الصناعات الحديثة بشكل ملح إلى المثقاب المغناطيسي منخفض الارتفاع؟
دليل خطوة بخطوة لاختيار أفضل مثقاب مغناطيسي منخفض الارتفاع
سوق الأدوات مليء بالعلامات التجارية والموديلات المختلفة. ولكن لاختيار جهاز فعال يخدمك لسنوات في ورشتك، يجب الانتباه إلى المعايير الفنية الخمسة التالية:
-
التحقق الدقيق من الأبعاد (ما هو أبعد من الكتالوج)
ينظر العديد من المشترين فقط إلى ارتفاع هيكل الجهاز. لكن النقطة الأساسية هي الارتفاع التشغيلي. يجب أن تأخذ في الاعتبار ارتفاع الجهاز عند تركيب ريشة الثقب الحلقية ومسمار الطرد عليه. في بعض الأحيان، يؤدي تركيب ريشة طويلة إلى زيادة الارتفاع الكلي بمقدار 5 سم، مما يمنع الجهاز من التناسب مع الموقع المطلوب. قم دائمًا بقياس مساحة العمل بدقة ومقارنتها بأبعاد الجهاز “الجهوز للعمل” قبل الشراء.
-
قابلية تغيير موضع ذراع التقدم
في المساحات الضيقة، قد يكون الجانب الأيمن للجهاز مسدودًا. يجب أن يتمتع المثقاب المغناطيسي منخفض الارتفاع الاحترافي بالقدرة على تركيب ذراع التقدم (ذراع الثقب) على الجانبين الأيسر والأيمن. هذه الميزة البسيطة هي منقذة في الظروف الحرجة.
-
نظام التبريد الداخلي
في المساحات المغلقة، يكون سكب سائل التبريد يدويًا (ماء وصابون) صعبًا ويسبب تلوثًا للبيئة. تحتوي الأجهزة المتقدمة على خزان منفصل ومضخة داخلية توصل السائل من داخل المحور إلى طرف الريشة. لا يحافظ هذا النظام على نظافة البيئة فحسب، بل يزيد من عمر الريشة إلى الضعف.
-
نوع حامل الأداة (ولدون مقابل غيره)
معظم المثاقب المغناطيسية منخفضة الارتفاع، لتوفير المساحة، تفتقر إلى الظرف وتستخدم نظام حامل أداة مباشر. المعيار الأكثر شيوعًا عالميًا وفي إيران هو معيار 19 ملم (ولدون). تأكد من أن جهازك يدعم هذا المعيار لتجنب مشاكل في شراء الريش.
-
قوة المحرك ونظام التحكم في السرعة
إذا كنت تنوي العمل على سبائك صلبة (مثل الفولاذ المقاوم للصدأ) أو إجراء عمليات قلوظة باستخدام هذا الجهاز، فتأكد من اختيار طراز يحتوي على مخفت (تحكم في السرعة) وعلبة تروس قوية. السرعة الثابتة غير مناسبة لجميع المعادن.
التحديات والقيود الفنية للمثقاب المغناطيسي منخفض الارتفاع
تتطلب الأمانة الفنية أن نذكر القيود إلى جانب المزايا. هذا الجهاز، بكل قدراته، ليس مناسبًا لكل عمل:
-
قيود في طول الريشة:
بسبب التصميم المدمج، فإن شوط الحركة (مقدار انخفاض الريشة) محدود في هذه الأجهزة. لا يمكنك عادة استخدام ريش أطول من 3 أو 5 سنتيمترات. إذا كنت بحاجة إلى ثقب ألواح سميكة جدًا (مثل 10 سم)، فهذا الجهاز ليس الخيار المناسب.
-
إصلاحات متخصصة:
آلية علبة التروس ذات الزاوية لديها تعقيد أكبر مقارنة بعلب التروس المباشرة. في حالة التلف، يتطلب إصلاح المثقاب المغناطيسي منخفض الارتفاع متخصصًا ماهرًا ويجب عدم فتحه من قبل المبتدئين.
-
عدم إمكانية استخدام الريش العادية:
صُممت هذه الأجهزة خصيصًا لريش الثقب الحلقية. يتطلب تركيب ريش الثقب الملتوية التقليدية (ساق مستقيمة أو ساق مستدقة) محولات خاصة، والتي غالبًا ما تفتقر إلى التبرير الفني لأنها تزيد من الارتفاع.
نصائح السلامة HSE خاصة بالعمل في المساحات الضيقة
يحمل العمل بأدوات كهربائية قوية في مساحة محدودة مخاطر خاصة به. يعد مراعاة النقاط التالية ضروريًا لحماية حياة المشغل وسلامة الجهاز:
-
تثبيت الجهاز:
حتى مع مغناطيس قوي، عند العمل على ارتفاع وفي مساحات ضيقة، يجب دائمًا استخدام سلسلة أو حزام أمان. يمنع هذا الحزام سقوط الجهاز على المشغل في حالة انقطاع مفاجئ للتيار الكهربائي.
-
إدارة كابل الطاقة:
في البيئات الضيقة، هناك خطر تشابك كابل الطاقة بأجزاء حادة وتمزقه. قم بتأمين مسار الكابل قبل بدء العمل.
-
إخلاء البرادة:
قد تصطدم البرادة المعدنية الساخنة والحادة في مساحة مغلقة بوجه المشغل أو جسمه. من الضروري استخدام نظارات السلامة وملابس العمل المغطاة، وكذلك استخدام أقلام مغناطيسية لجمع البرادة بشكل مستمر.

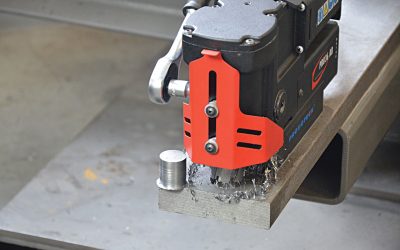

نصائح السلامة HSE خاصة بالعمل في المساحات الضيقة
دليل الصيانة وزيادة عمر الجهاز
يتعرض المثقاب المغناطيسي منخفض الارتفاع، بسبب طبيعة استخدامه، للغبار والبرادة المعدنية أكثر من غيره. لكي يعمل جهازك كأنه جديد لسنوات، اتبع روتين الصيانة هذا:
تنظيف القضبان: بعد كل استخدام، نظف القضبان المنزلقة للجهاز بالهواء المضغوط وقم بتشحيمها برذاذ اختراق. تغلغل البرادة الدقيقة داخل القضبان هو القاتل لدقة الجهاز.
فحص فحمات المحرك: عادة ما تكون محركات هذه الأجهزة عالية السرعة. تحقق من حالة فحمات المحرك كل 100 ساعة تشغيل وقم بتغييرها إذا كانت مستهلكة.
تفريغ خزان ماء الصابون: إذا كنت لا تستخدم الجهاز لفترة طويلة، فقم بتفريغ خزان سائل التبريد لمنع التكلس وانسداد الخراطيم الداخلية.
الأسئلة الشائعة (FAQ)
-
هل يمكن للمثقاب المغناطيسي منخفض الارتفاع عمل قلوظة؟
يعتمد ذلك على طراز الجهاز. لعمل القلوظة، يجب أن يتمتع الجهاز بميزتين حيويتين: أولاً، القدرة على الدوران العكسي (الدوران يسار/يمين) لإخراج القالوز ؛ وثانيًا، التحكم في عزم الدوران لمنع كسر القالوز. ليست كل الطرازات منخفضة الارتفاع تتمتع بهذه القدرة. تأكد من التركيز على ميزة “عمل القلوظة” عند الشراء.
-
ما هو الحد الأقصى لحجم الثقب؟
يمكن لطرازات المثقاب المغناطيسي منخفض الارتفاع الأكثر شيوعًا في السوق الإيرانية الثقب حتى قطر 35 أو 36 ملم، وهو كافٍ لـ 90% من الأعمال الصناعية. توجد أيضًا طرازات أثقل لأقطار 50 ملم وما فوق، والتي لها وزن وسعر أكبر.
-
هل يمكن استخدام الريش ذات الأطوال الطويلة؟
بشكل عام، لا. شوط الحركة (Stroke) لهذه الأجهزة قصير. إذا استخدمت ريشة طويلة جدًا، يستقر طرف الريشة على قطعة العمل، لكن الجهاز لا يزال يفتقر إلى مساحة كافية للمناورة وبدء الثقب. استخدم دائمًا الريش ذات الطول القياسي 30 ملم ما لم يسمح كتالوج الجهاز باستخدام ريش 50 ملم.
الخلاصة والكلمة الأخيرة: شراء موثوق للمشاريع الحساسة
المثقاب المغناطيسي منخفض الارتفاع ليس أداة ترفيهية فاخرة؛ بل هو “حل حقيقي للمشاكل” في الصناعة. قد تحتاجه بضع مرات فقط خلال مشروع ما، لكن تلك المرات القليلة يمكن أن تحل العوائق وتمنع توقف العمل لعدة أيام وخسائر بالملايين. إن الاستثمار في جهاز عالي الجودة هو في الواقع استثمار في “وقتك” و “مصداقيتك الفنية”.
لكن في سوق الأدوات المزدحم، يعد التمييز بين الأصلي والمقلد واختيار طراز يتطابق تمامًا مع احتياجاتك أمرًا صعبًا. هنا تكمن أهمية الخبرة والتخصص.
في متجر رحماني للمثقاب المغناطيسي، نحن لسنا مجرد بائعين لصندوق أدوات ؛ بل نعتبر أنفسنا شريكك الفني في المشاريع. بالاعتماد على سنوات الخبرة في سوق الأدوات الصناعية، قمنا بتجميع مجموعة مختارة من أفضل العلامات التجارية للمثقاب المغناطيسي منخفض الارتفاع لكي تكون مطمئنًا بشأن “الجودة”، و”الضمان الحقيقي”، والأهم من ذلك، “توفير قطع الغيار”.
إذا كنت لا تزال لديك شكوك حول اختيار الطراز المناسب أو لا تعرف أي جهاز يناسب ظروف ورشتك، فاتصل بفريق الخبراء في متجر رحماني للمثقاب المغناطيسي الآن. نحن على استعداد لاقتراح أفضل حل هندسي يتناسب مع ميزانيتك.
